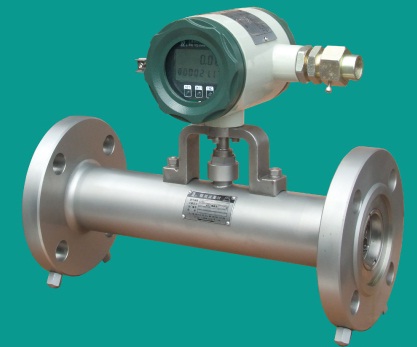

LHS型螺旋(单转子)流量计（以下简称流量计），专为测量原油及其他有较宽的粘度范围的流体而设计，主要用于高含砂高含水原油、含油污水、柴油、汽油、轻质油的高精度流量计量。      特点： 1、螺旋转子：允许精确测量很宽的粘度范围的流体，降低蜡和其他粘附的影响。 2、不锈钢计量部件：采用了不锈钢材料，避免在含水量高或有其他腐蚀性成分时流量计被剧烈腐蚀； 3、坚固的耐磨材料轴承系统：轴承采用了耐磨材料，坚硬耐磨，独特的设计保证轴承不会被砂石挤伤； 4、即使转动部件被卡住不转，流体同样可以通过流量计，不会造成堵塞后管道压力骤然升高； 5、根据用户需求与流量计一体安装的各类流量转换器可以显示不同的读数方式，方便用户读数，同时输出脉冲信号或标准电流信号（附加配置），可以传输给远端的显示仪表或计算机进行信号处理。 6、结构轻巧，安装方便。 LHS型系列螺旋(单转子)流量计可根据用户的需要来配置不同的流量转换器，以实现不同的功能： ● FI/TBS型流量转换器，现场液晶显示瞬时流量（5位显示）和累积总量（7位显示）； ● FI/ TBT型流量转换器，现场液晶显示累积总量（12位显示）； ● FI/TBL型流量转换器，现场液晶显示瞬时流量（5位显示）和数字流量百分比（4位液晶显示）。      以上配置能输出脉冲信号、标准直流电流信号（4～20mA），对后者请注明满度流量值。 ● TBS型智能流量转换器，现场液晶显示瞬时流量（5位显示）和累积总量（8位显示），内置干电池，在无外供电现场流量计能进行计量，带分段修正功能。     该配置在外供电情况下能输出脉冲（原始或定标）信号、RS485通讯信号。 流量计结构简单，运动部件少，性能稳定、可靠，精度高，即使发生故障也不会阻塞管道，检修方便，对流量计前后直管段要求不高。流量转换器具有失电数据保护，耗电省，安装、使用、操作简单方便。 本产品标准号：Q31/0114000094C010-2017 本产品执行检定规程：JJG  667-2010 液体容积式流量计检定规程

原理与结构

安装在光滑轴上的螺旋转子在流体推动下转动，转子上的叶片扫过检出装置时，检出装置产生一个电脉冲信号，在一定的流量范围内，电脉冲信号的数量与流量成正比。流量转换器对电脉冲信号进行处理、运算，显示管道内的流体流量。      结构简图如右图所示。

技术性能

1.测量部分	2、流量范围
测量介质 高含砂高含水原油、含油污水、柴油、汽油、轻质油、化学原料 介质粘度 0.3～400mPa·s 介质温度 0～300℃ 公称通径 25～250 mm 公称压力 PN1.6、2.5、4.0、6.3、 2.0、5.0MPa 测量范围 1.2～1200 m3/h 准确度等级 0.2、0.5、1.0级 材质 本体 不锈钢 1Cr18Ni9Ti 转子 不锈钢 2Cr13 轴承 硬质合金 YG6X 法兰标准 * JB/T75-1994，GB/T9112-2000 安装型式 水平配管	公称 通径 DN （mm） 最 大 流 量 m3/h 基本误差限 范 围 度 3∶1 5∶1 10∶1 25 12 ±0.2% ±0.5% ±1.0% 40 25 50 50 80 120 100 180 150 350 200 600 250 1000
* 特殊法兰标准可协商解决。 注：化工部法兰标准HG20592-1997在法兰         连接尺寸上与本公司采用标准相同。
3、流量转换器

选 型

流量计的选型编码

项目及内容 代          码 举例 螺旋流量计 LHS-                   LHS- 公称通径（mm） 25 (32) 40 50 (65) 80 100 (125) 150 200 250 25 32 40 50 65 80 100 125 150 200 250                 100 特征代号(轴承) 普通型(硬质合金轴承) 其他：用户指定需定制 A Z               A 材料（转子） 不锈钢Cr13 双相不锈钢SUS329J1 其他：用户指定需定制 0 1 9             0 公称压力 PN1.6 PN2.5 PN4.0 PN6.3 PN2.0 PN5.0 A B C D E F           B 精确度等级 0.2级 0.5级 1.0级 2 3 4         3 输出 无 脉冲信号 4～20mA标准电流信号(FI) RS485 A B C D       C 显示 无现场显示 现场显示瞬时流量和数字百分比（TBL） 现场显示累积总量（TBT） 现场显示瞬时流量和累积总量（TBS） 0 1 2 3     3 防爆等级 无 隔爆型（dⅡCT1～T6） /D     特殊流量 特殊流量 （最大 流量）   -90

选型举例： LHS-100A0B3C3-90表示：螺旋流量计，公称通径：DN100mm，压力等级：PN2.5MPa，精度等级：0.5级，输出：4～20mA标准直流电流信号输出，显示：现场瞬时流量和累积总量显示（FI/TBS型），非隔爆型，最大流量：90 m3/h。

外形尺寸与安装尺寸

流量计的外形尺寸与安装尺寸见图、表

公称 通径 mm L H 重量 （kg） DN25 260 154 ≈7 DN40 300 162 ≈12 DN50 360 167 ≈16 DN80 460 182 ≈25 DN100 500 192 ≈33 DN150 650 215 ≈54 DN200 700 242 ≈84 DN250 1000 267 ≈138 * 重量按PN1.6计算，其他规格基本上根据法兰重量变化。

安装连接尺寸表

公称通径 公称压力 D K N孔-φL 公称通径 公称压力 D K N孔-φL DN25 1.6 2.5 4.0 φ115 φ115 φ115 φ85 φ85 φ85 4-φ14 4-φ14 4-φ14 DN100 1.6 2.5 4.0 φ215 φ230 φ230 φ180 φ190 φ190 8-φ18 8-φ23 8-φ23 6.3 2.0 5.0 φ135 φ110 φ125 φ100 φ79.5 φ89.0 4-φ18 4-φ16 4-φ18 6.3 2.0 5.0 φ250 φ230 φ255 φ200 φ190.5 φ200.0 8-φ25 8-φ18 8-φ22 DN40 1.6 2.5 4.0 φ145 φ145 φ145 φ110 φ110 φ110 4-φ18 4-φ18 4-φ18 DN150 1.6 2.5 4.0 φ280 φ300 φ300 φ240 φ250 φ250 8-φ23 8-φ25 8-φ25 6.3 2.0 5.0 φ165 φ130 φ155 φ125 φ98.5 φ114.5 4-φ23 4-φ16 4-φ22 6.3 2.0 5.0 φ340 φ280 φ320 φ280 φ241.5 φ270.0 8-φ34 8-φ22 12-φ22 DN50 1.6 2.5 4.0 φ160 φ160 φ160 φ125 φ125 φ125 4-φ18 4-φ18 4-φ18 DN200 1.6 2.5 4.0 φ335 φ360 φ375 φ295 φ310 φ320 12-φ23 12-φ25 12-φ30 6.3 2.0 5.0 φ175 φ150 φ165 φ135 φ120.5 φ127.0 4-φ23 4-φ18 8-φ18 6.3 2.0 5.0 φ405 φ345 φ380 φ345 φ298.5 φ330.0 12-φ34 8-φ22 12-φ26 DN80 1.6 2.5 4.0 φ195 φ195 φ195 φ160 φ160 φ160 8-φ18 8-φ18 8-φ18 DN250 1.6 2.5 4.0 φ405 φ425 φ445 φ355 φ370 φ385 12-φ25 12-φ30 12-φ34 6.3 2.0 5.0 φ210 φ190 φ210 φ170 φ152.5 φ168.5 8-φ23 4-φ18 8-φ22 6.3 2.0 5.0 φ470 φ405 φ445 φ400 φ362.0 φ387.5 12-φ41 12-φ26 16-φ29.5

安装与接线

1．流量计安装 （1）流量计应水平安装。 （2）管道内流体的流向应与流量计名牌上的流向一致。 （3）调节流量大小的阀门应安装在流量计的下游。 （4）管道内径应与流量计通径一致，且两者应保持同心。 （5）安装密封垫时，不应使密封垫突入管道内。

2．流量转换器 （1）流量转换器的检测头插入流量计的接头座孔中，支架二个孔套进壳体上的螺栓，用锁紧螺母将检测头加锁紧，再拧紧二个M8螺母。 （2） 隔爆密封接头按《隔爆型产品安装注意事项》所示安装隔爆密封接头、穿线。 （3） 接线 流量转换器的接线形式如图所示。

（4） 接地 使用屏蔽电缆时，电缆要一端接地，通常在流量积算仪处接地，注意防止噪音从交流电源混入输出信号线，应使信号线远离电力回路。 注意：应在未通电的情况下接线，确保接线正确，以免造成流量转换器损坏

隔爆型产品安装注意事项

本产品可用于GB3836.1-2000《爆炸性气体环境用电气设备 第一部分：通用要求》GB3836.2-2000《爆炸性气体环境用防爆电气设备 第二部分：隔爆型“d”》所规定的爆炸等级不高于Ⅱ类C级，自然温度T1～T6组别的Ⅰ区或Ⅱ区危险场所，为确保防爆设备的安全，应小心安装螺栓、电缆、管道，维修也要注意安全。

一、安装

隔爆产品使用的电缆引入装置应如图所示的隔爆密封接头，并按图正确穿线。 1、产品设有接地端子，用户在使用产品时，应可靠接地； 2、现场使用、维护时必须遵守“断电后开盖”的警告语； 3、引入电缆的护套外径为Φ8～Φ9（mm），建议使用三芯屏蔽线RVVP3×32×0.2或RVVP3×48×0.2； 4、维修时必须在安全场所进行，当安装现场确认无可燃气体存在时，方可维修。

二、安装环境条件 1、周围环境气压为80kPa～110kPa，环境温度为―20℃～＋60℃，空气相对湿度为90%； 2、环境中可燃性气体或易燃液体的蒸汽其爆炸等级不高于Ⅱ类C级；自然温度为T1～T6组别，产品安装在Ⅰ区或Ⅱ区危险气体场所； 3、温度级别与防爆产品和设备之间外露部分的最高表面温度及介质温度不得超过下表规定。

温度级别 T1 T2 T3 T4 T5 T6 介质温度 450 300 200 135 100 85

三、使 用 1、使用中外壳如出现腐蚀现象，应及时更换； 2、内外接地端子必须可靠接地，在检修时，接线盒处必须断电后开盖； 3、电缆引入装置中的密封圈、盖处的O形圈若发现老化必须及时更换； 4、导线与接线片之间应用可靠牢固的方式连接，同时套上绝缘套管要装好折成直角，确保电气间隙大于4mm； 5、引线电缆应适合安装场所的腐蚀性和耐高温性； 6、安装接线盒时不得破坏其螺纹及隔爆接洽面； 7、现场要安装使用和维护产品必须同时遵守GB50058-92“爆炸和火灾危险场所电力装置设计规范”和GB3836.15-2000的有关规定

流量转换器简介

A、流量计配置FI/TBS流量转换器 一、显示屏含义 转换器面板备有三个按键，分别是“SET”、“SHIFT”、“INC”： “SET”     —— 选择键，切换工作、累积流量设置和流量系数设置状态。 “SHIFT” —— 移位键，累积流量设置状态下调整累积流量分辨率；流量系数设置状态下使光标向右移动一位； “INC”     —— 加1键，累积流量设置状态下清除累积量；流量系数设置状态下按一下使光标所在的数字增加1。

显示屏共14个字符，其中：         FG1、FG2为提示符，FG1显示为M或L；（M为立方米、L为升）                                                FG2显示为P；        D1～D5为上排数字；        D6～D12为下排数字。

二、显示方式 根据型号的不同，流量转换器在工作界面下可以：         —— FI/TBS型： 同时显示瞬时流量和累积流量         —— FI/TBL型：显示瞬时流量和百分比流量         —— FI/TBT型：显示累积流量 转换器显示方式举例如下：

三、设置

（一）设置前的说明： 1、平均仪表系数在所配的流量计的合格证上，对合格证应注意保存，每次检定后，若平均仪表系数有变化，应及时将转换器中仪表系数进行修改。 2、累积流量的最高小数点位是根据仪表系数确定的，用户只能将小数点后移。若有瞬时流量显示，瞬时流量的采样区间为1秒钟，每秒进行更新。其小数点根据满量程数值自动确定。

仪表系数范围 最高小数点位置及单位   满量程数值 瞬时流量小数点 0.10000～0.99999 XXXXX．XX    m3 ＜8 X．XXXX 1.0000～9.9999 XXXX．XXX    m3 8～80 XX．XXX 10.000～99.999 XXX．XXXX    m3 80～800 XXX．XX 100～999.99 XXXXX．XX    L 800～8000 XXXX．X 1000～9999.9 XXXX．XXX    L ＞8000 XXXXX 10000～99999 XXX．XXXX    L

（二）设置内容 根据型号的不同，FI/TBS/TBL/TBT可以对以下参数进行设置： 1、累积流量清零（对TBL、FI-TBL无效） 2、累积流量分辨率调整（对TBL、FI-TBL无效） 3、流量系数设置（对所有型号有效）

B、流量计配置TBS智能流量转换器 一、显示屏含义 转换器面板备有三个按键，分别是“SET”、“SHIFT”、“INC”： “SET”     —— 选择键，切换工作状态和设置状态，以及设置状态下确认修改； “SHIFT” —— 移位键，在设置状态下，使当前活动位向右移动一位； “INC”     —— 加1键，在设置状态下，使当前活动位数字加1或切换新状态。

显示屏的上排后五位数字显示瞬时流量，显示屏的下排八位数字显示累积流量。 显示屏的中部和下部有提示字符：         —— 中部提示字符显示：瞬时及其单位；         —— 下部提示字符显示：累积及其单位；在设置状态显示“置数”。

二、显示方式 1、工作界面下，上排显示瞬时流量，中部提示符显示“瞬时”、单位“m3/h”，                               下排显示累积流量，下部提示符显示“累积”、单位“m3”。 2、设置界面下，下排最高位显示界面代号“A”、“b”或“C”，其他数位显示可设置的相关参数值，下部提示符显示“置数”。

三、设置 （一）设置前的说明： 1、平均仪表系数在所配的流量计的合格证上，对合格证应注意保存，每次检定后，若平均仪表系数有变化，应及时将转换器中仪表系数进行修改。 仪表系数的取值范围为：0.010000～99999，可以表示五位有效数字。 2、累积流量的最高小数点位是根据流量大小选择合适的小数点，推荐取值见说明书。 3、定标脉冲的输出值，根据流量大小选择合适的输出值，推荐取值见说明书。 4、分段修正功能，分段修正数为0表示不修正，分段修正数为1～9表示修正的点数，一般选择3点或5点，若选择3点修正，即将3点的流量q和误差e对应的设入。 （特别说明：分段修正功能仅在定标脉冲输出时起作用） （二）设置内容： 1、仪表系数的设置（A界面） 2、Modbus通讯设备地址的设置（b界面） 3、参数的设置（C界面），即分段修正功能的选择、显示及输出精度、阻尼时间、采样时间、脉冲输出类型、波特率、校验位及停止位等 4、累积流量清零 5、Modbus通讯在计算机上的相关设置

使用与维护

（一）使 用 1、检查流量计的安装和流量转换器的接线，应保证正确无误。 2、接通电源。 3、打开流量计上游阀门，缓慢打开流量计下游阀门。打开下游阀门时应保证流量大小在流量计的流量范围内。

（二）维 护 1、流量计在使用中应避免强烈的震动和碰撞。 2、流量转换器维修时应先切断电源后方能打开盖。 3、打开盖接线时，应避免灰尘进入流量转换器内。 4、远距离传送时，如果信号在传输线上产生较大的衰减，请改用较粗的导线。

运输和贮存

1、流量计在运输和搬运过程中（到达设置地点前或返回修理时），为了防止受到损伤，应保持本公司发运时的包装状态。 2、流量计应存放在温度为5~40℃，相对湿度不超过85％的通风且不含腐蚀性气体的室内。 3、在搬运过程中严禁直接提取流量计上的流量转换器。

订货须知

       流量转换器的输出导线由用户自备，本公司备有与密封圈配用RVVP聚氯乙烯绝缘金属屏蔽线，规格有3×23/0.15，3×28/0.15，3×32/0.15三种。用户如需配用请在订货时注明所需导线规格及长度。
