首页 > 产品介绍 > LL 腰轮流量计



LL型腰轮流量计是一种容积式流量测量仪表,用以测量封闭管道中流体的体积流量。就地显示累积流量,并有远传输出接口,与相应的光电式电脉冲转换器和流量积算仪配套,可进行远程测量,显示和控制。

特点

1)测量准确度高,基本误差一般可达±0.2%到±0.5%,特殊要求时可达±0.1%,流量计的特性一般不受流动状态的影响,也不受雷诺数大小的限制。
2)可用于高粘度液体的流量测量。
3)测量范围度较宽,典型的流量范围度为5:1到10:1。
4)字轮式计数器累积流体总量,无需外部能源,使用方便;计数器累积流量双显示,其中之一可以复零,方便用户在不连续计量的情况下使用。
5)计量部件之间无接触,不磨损,使用寿命长。
6)大口径流量计采用双转子形式,降低流量计运转噪声和振动。
7)电子表头可同时显示瞬时和累积流量,具备多种信号输出类型(1~5V、4-20mA、RS485通讯、Modbus协议、HART等信号),内置锂电池供电可在设备断电情况下正常计量。
● LL型腰轮流量计,可用于纯原油、重油等高粘度液体的流量计量;
● LL-D防砂型腰轮流量计可用于含砂原油、重油等高粘度流体的流量计量;
● LL-F不锈钢型腰轮流量计是将腰轮流量计与介质接触的部分采用不锈钢材料加工制造,具有较强的防腐性能。可用于腐蚀性液体的流量计量,特别适用于化工行业。
流量计带有光电输出轴,通过输出轴与本公司生产的LPJ-12D型(或LPJ-12D/FI型)光电式电脉冲转换器配套,可远距离传输脉冲信号或4~20mA标准电流信号。另外配套的电子表头,可以输出1~5V、4-20mA、RS485(Modbus协议)、HART等信号,而且具有同时显示瞬时流量和累积流量的功能,内置锂电池供电,即使在设备断电的情况下,依然不影响正常计量。
本产品标准号:Q31/0114000094C009-2022
本产品执行检定规程:JJG 667-2010液体容积式流量计

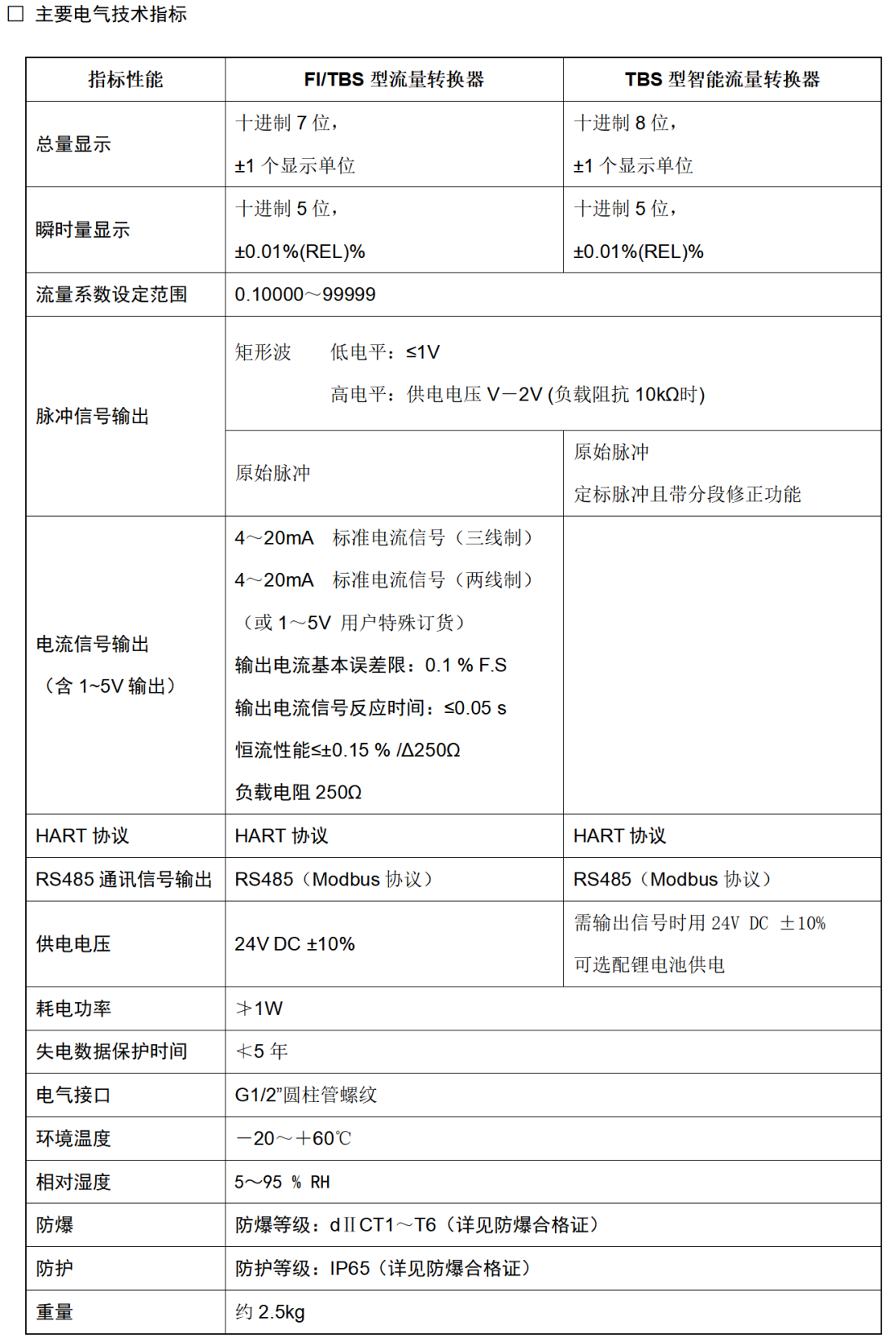

主要技术指标



产品展示


选型方法

·一、确定公称通径:根据实际工作时的流量Q(常用流量),按照30%Qmax<Q<80%Qmax,确定Qmax,并由Qmax,从“主要技术指标”表中,确定流量计的公称通径。
二、确定基本误差值(精度等级):根据实际使用要求,确定选用±0.2%还是±0.5%或其他。
三、确定公称压力:根据实际工作压力,按照实际工作压力<公称压力的原则,确定流量计的公称压力。
四、由选定的公称通径、基本误差值(等级精度)和公称压力,按照“选型编码”的内容,选定流量计型号。

选型编码


外形及安装尺寸

配套产品简介
