   在流体中插入一个圆柱体或角柱体,则会从其两侧交替地产生旋涡。在一定的条件下,这些旋涡的发生频率与流速成正比。本流量计就是应用这个原理,通过测试旋涡的频率,实现流量测量的。
    流量计有把转换器和传感器装在一起的组合型、分别放置的分离型两种类型。
  该流量计的生产技术和关键设备从日本横河电机株式会社引进。

特点
用途广泛,既可测量液体,也可测量气体或蒸汽;
·准确度高,范围度大;
·检测元件不接触介质,结构简单,无运动件,可靠性高,易于安装及维修;
·
可选配置:
        TBS(同时显示瞬时、累积流量)

        TBT(
显示累积流量)
        TBL(指针指示百分比瞬时流量)


本产品标准号:Q31/0114000094C008-2017

本产品执行检定规程:JJG 1029-2007 涡街流量计检定规程

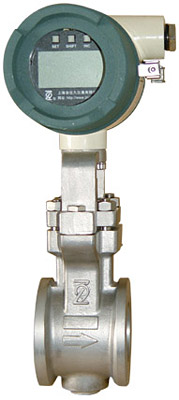

产品展示





主要技术指标

测量介质: 液体、气体、蒸汽
测量可能范围: 雷诺数为5X10^3~7X10^6
正常工作范围: 雷诺数为2X10^4~7X10^6(公称通径25A~1OOA)
4X10^4~7X10^6(公称通径150A、 200A)

注:除雷诺数外,流体的流速应有限制,当测量液体时,最大流速为10m/s:测量气体、蒸汽时为
80m/s, 最小流速与密度和粘度有关.


基本误差限(在正常工作范围内)

液 体   指示值的±1.0%
气 体   指示值的±1.0%(流速为35m/s以下)
    指示值的±1.5%(流速为35~80m/s)

注:此表所示为脉冲输出的情况,模拟输出时,应在该值上加上满刻度值的±0.1%。

重复性: 指示值的±0.2%
量程设定范围: 模拟输出时,可用量程调整电位器,在下述范围内设定。
 液 体: 0-1.1m/s~0-10m/s(公称通径25A~1OOA)
0-1.5m/s~0-10m/s(公称通径150A、200A)
0-1.7m/s~0-10m/s(公称通径250A)
气体或蒸汽:
0-11m/s~0-80m/s (公称通径25A~1OOA)
0-15m/s~0-80m/s (公称通径150A、200A)
0-17m/s~0-80m/s (公称通径250A)
时间常数:
5s(模拟输出时)
输出信号: A)模拟DC4~20mA 二线制
B)脉冲 三线制电压脉冲
              低电平:0~2V
              高电平:电源电压减电压降,电压降与负载阻抗有关(见下图) VH=E-(R/RL+Vbc) E为电源电压,
                R为限流电阻,RL为负载电阻,Vbc为晶体管压降。

占空比:约50%
C)RS-486协议:MODBUS协议(仅限YF/TBS型)



电源电压:模拟输出:DC 12~45V
           脉冲输出:DC 12~30V

流体温度:
-40~300℃

流体压力: -0.1MPa~连接法兰公称压力


压力损失:


当测量水时,在流速10m/s时为0.11MPa,当测量大气压下的空气时,在流速80 m/s时为9.1kpa(压力损失与流量的关系参照下图)。


环境温度: -40~80℃
-20~60℃(隔爆型或带现场指示部件时)
-10~60℃(带现场积算部件时)
环境湿度: 5-95%RH
材 料: 壳体:不锈钢SCSl4
旋涡发生体:二相不锈钢SUS329J1
转换器外壳:压铸铝合金YL 104
外壳防护等级 IP65
防爆结构: 隔爆型dIIBT4
信号电缆: YF011型,用于分离型旋涡流量计与旋涡流量计转换器之间的连接。电缆长度为20m以下适用温度为 - 40~150℃
接线连接孔: G1/2",圆柱管螺纹
附加规格: 1)带现场指示部件:仅适用模拟输出型0~100%等分刻度。     1.5级250°广角度指示。
代号:/TBL
2)带现场积算部件:脉冲输出型和模拟输出型均适用。六位数液晶显示累积流量,有断电保护功能。
  代号:/TBT
3)带现场积算部件:自带电源,无输出,
代号:/TBT-G
4)带现场积算部件:脉冲输出和模拟输出型均适用,能同时显示瞬时和累积流量,
代号:YF/TRS


型号表示

旋涡流量计选型计算工具 (点击此处下载)

YF100型旋涡流量计

型 号
规格代号
说       明
YF102
YF104
YF105
YF108
YF110
YF115
YF120

YF125
…………
…………
…………
…………
…………
…………
…………

…………
公称通径25A(无法兰型)
公称通径40A(无法兰型)
公称通径50A(无法兰型)
公称通径80A(无法兰型)
公称通径100A(无法兰型)
公称通径150A(法兰型)
公称通径200A(法兰型)
公称通径250A(法兰型)
转换器
-AL………
-AG………
-NN………
组合型(液体)
组合型(气体、蒸汽)
分离型
输出信号
S…………
P…………
N…………
4~20mA DC(组合型)
脉冲输出(组合型)
分离型
管道连接
法兰符合
GB9113RF
GB9119RF
C1…………
C2…………

PN1.6MPa
PN4.0MPa

形式代号
-CD………
CD型
防爆结构
   /JSF
隔爆型
附加规格
/


※ 推荐公称压力为PN4.0,大于PN4.0为特殊订货。

YFA11型旋涡流量计转换器
(用于分离型流量计)

型 号
规格代号
说       明
YFA11
…………
旋涡流量计转换器
测量介质
-L ………
-G ………
液体
气体、蒸汽
输出信号
S…………
P…………
4~20mA DC
脉冲输出
旋涡流量计
公称通径
-02………
-04………
-05………
-08………
-10………
-15………
-20………

-25………
公称通径25A(无法兰型)
公称通径40A(无法兰型)
公称通径50A(无法兰型)
公称通径80A(无法兰型)
公称通径100A(无法兰型)
公称通径150A(法兰型)
公称通径200A(法兰型)
公称通径250A(法兰型)
形式代号
-CD………
CD型
防爆结构
/JSF
隔爆型
附加规格
/


YF011型信号电缆
(用于分离型流量计)
型 号
规格代号
说       明
YF011
…………
信号电缆
末端处理
-0 ………
-1 ………
末端没有接线片(注)
末端有接线片
电缆长度
-05………
-10………
-15………
-20………
5m
10m
15m
20m
型式代号
-CD………
CD型

                      ※ 附末端处理用零件1套。

典型测量范围


·水的测量范围

公称通径
inch
测量可能范围m^3/h
正常工作范围m^3/h
25A
1
0.65~18
1.7~18
40A
1-1/2
1.3~44
2.6~44
50A
2
2.2~73
3.3~73
80A
3
4.3~140
4.6~140
100A
4
7.5~245
7.5~245
150A
6
17~540
18~540
200A
8
34~970
34~970
250A
10
60~1500
60~1500

注:基准15℃,密度为1000kg/m^3

·空气的测量可能范围

公称通径
inch
流量范围
测 量 可 能 范 围 Nm^3/h
0MPa
0.1MPa
0.2MPa
0.4MPa
0.6MPa
0.8MPa
1.0MPa
1.5MPa
2.0MPa
2.5MPa
25A
1
最小
11.0(19.5)
15.5(19.5)
19.0(19.5)
24.5
29.0
33.3
40.6
59.0
77.5
95.9
最大
149
297
444
739
1034
1329
1624
2361
3098
3836
40A
1-1/2
最小
21.8(30.0)
30.8
39.3
59
77.2
94.3
111
149
186
229
最大
357
708
1060
1764
2468
3171
3875
5634
7394
9153
50A
2
最小
36.2(38.7)
51
62.4
80.5
102
131
161
233
306
379
最大
591
1174
1757
2922
4088
5254
6420
9335
12249
15164
80A
3
最小
69.8
98.4
120
155
197
254
310
451
591
732
最大
1140
2266
3391
5642
7892
10143
12394
18021
23648
29274
100A
4
最小
122
172
219
329
431
526
618
833
1036
1277
最大
1990
3954
5919
9847
13775
17703
21634
31453
41274
51095
150A
6
最小
267
440
607
912
1193
1458
1776
2583
3389
4196
最大
4358
8659
12960
21561
30163
38765
47367
68871
90375
111880
200A
8
最小
575
1009
1393
2094
2739
3347
3929
5301
6589
7815
最大
7792
15482
23172
38552
53933
69313
84693
123144
161595
200046
250A
10
最小
1047
1814
2504
3763
4922
6016
7063
9528
11842
14047
最大
12049
23941
35833
59617
83400
107181
130968
190427
249887
309346

注:
1)在标准的温度压力条件下(0℃、1个大气压)
2)表上的压力是工况温度为0℃时的压力
3)最大流量低于80m/s
4)最小值可以从图中求得,当括弧内的值高于最小可测流量时,这些值就表示最小线性流量(Re=20,000或40,000)

·饱和蒸汽的测量可能范围

公称通径
inch
流量范围
测 量 可 能 范 围 Kg/h
0.1MPa
0.2MPa
0.4MPa
0.6MPa
0.8MPa
1.0MPa
1.5MPa
2.0MPa
2.5MPa
3MPa
25A
1
最小
13.4(18.9)
16.2(20.0)
20.5
24.1
27.1
30
36
41
49
58
最大
169.7
247.7
400
548
696
843
1209
1575
1945
2318
40A
1-1/2
最小
26.5(29.2)
32
40.6
49.0
59.2
69
92
114
135
155
最大
405
591
954
1310
1662
2012
2884
3759
4640
5532
50A
2
最小
43.9
53
67.3
79
89
98
120
156
192
229
最大
671
979
1580
2170
2753
3333
4778
6228
7688
9166
80A
3
最小
84.6
103
130
152
171
189
231
301
371
442
最大
1295
1891
3050
4188
5314
6434
9224
12024
14842
17694
100A
4
最小
148
179
227
273
330
385
514
635
751
865
最大
2261
3300
5324
7310
9276
11230
16099
20986
25904
30883
150A
6
最小
324
401
587
757
915
1067
1423
1759
2127
2536
最大
4951
7226
11658
16007
20310
24598
35250
45953
56720
67624
200A
8
最小
679
920
1348
1737
2101
2448
3266
4038
4778
5500
最大
8853
12920
20845
28620
36315
43966
63029
82165
101418
120913

注:最大值由流速低于80m/s
最小值可以从图中求得,当
括弧内的值高于最小可测流量时,这些值就表示最小线性流量(Re=20,000或40,000)

旋涡流量计选型计算工具(点击此处下载)


外型及安装尺寸
注:直管段要求:详见“安装说明及图示”
·
组合型







·分离型(传感器部分)






分离型(转换器部分)


· YF100型 旋涡流量计的接线






选型参数表


备注
1.凡是*处的必须填写。
2.凡是口处请选择打勾确认
3.对于测量气体,流量单位必须确认清楚,工作状态下的流量单位为m^3/h;标准状态下的流量单位为Nm^3/h。
4.刻度流量仅与模拟输出4~20mA相对应,如:刻度流量0~100m^3/h对应的电流输出就是4~20mA。
5.同一台仪表,其流量单位应统一。
6.显示单位
  单一(TBT):仅显示累积量:1m^3、0.1m^3、0.01m^3、0.001m^3
  双显(TBS):同时显示瞬时量和累积量
    瞬时量:1m^3/h、0.1m^3/h、0.01m^3/h、1L/h、0.1L/h、0.01L/h
    累积量:0.1m^3、0.01m^3、0.001m^3、0.1L、0.01L、0.001L
显示单位与口径相关,口径大单位大,口径小单位小,详见相关说明书。


显示器
YF/型显示器与旋涡流量计配套使用对流量计的信号进行检测、转换、积算、显示,并具有失电保护功能。
显示器性能稳定可靠、精度高、使用、操作及维修简单、方便,用途广泛。


显示器功能


主要技术指标

基本配置
指标性能
TBS型
TBL型
TBT型
总量显示
十进制7位,±1个单位
十进制6位,±1个单位
瞬时量显示
十进制5位,±0.1%±1个单位
指针指示百分比
脉冲当量设定范围
1~9999
1~9999
脉冲信号输出
矩形波    低电平:小于等于1V
                高电平:供电电压V DD -2V(负载阻抗3千欧时)
失电数据保护时间
不少于5年
不少于5年
环境温度
 -10~+60°C
相对湿度
 小于等于85%
供电电压
 24V DC ±10%
耗电功率
不大于2.5W
不大于2W
不大于2W
重量
约2.5KG
约2.8KG
约2.3KG

可选的配置

电流输出
电流信号 4~20mA标准电流信号(或1~5V用户特殊订货)
输出电流基本误差限 0.3% F.S
输出电流信号反应时间 小于等于 0.5s
负载电阻 250欧
恒流性能 ≤±0.15%/△250欧
RS485输出
(仅适用于TBS型) MODBUS协议
防爆
防爆等级 dⅡBT4

结构和外形尺寸

积算仪


安装说明及图示

说            明
图            示
管道支承:

尽量将本流量计安装在振动较小的地方。
当管道振动较大时,应对管道安装支承。
安装方向:

如果管道始终充满液体,那么管道就可以

垂直安装或
作任何角度的安装。
邻接管道:

邻接管道的内径必须稍大于YF100型流量计
的内径。采用下列邻接管道:
对通径25~50mm的流量计应使用JISSch40
(GB G60)以下的管道对通径80~200mm的
流量计应使用JISSch80
(GB G100) 以下的管道
缩管

对于缩管,要保证其上游侧的直管段长度
应至少为5D,其下游侧的直管段长度也应
至少为5D。(D:YF100型流量计的标称内径)

扩管:

对于扩管,要保证其上游侧的直管段长度
应至少为10D,其下游侧的直管段长度也应至少为5D

弯管:

对于每一段弯管,要保证其上游侧的直管
段长度应至少为10D,其下游侧的直管段长度应至少为5D

阀门位置和直管段长度:

阀门应该安装在流量计的下游。
上游直管段的长度取决于上游的管道状况
(如扩管、缩管、弯管等,见上述说明。
下游的直管段长度应保持至少是5D)。
如果阀门一定要安装在流量计的上游,
那么要保证上游的直管段长度至少在20D
以上,下游的直管段长度应至少在5D。

脉动流影响:

在使用活塞式或罗茨式的鼓风机或空压机的
气体管道上或者使用活塞式或柱塞式泵的
高压液体管道上,流体可能会发生振动。
通常应把阀门安装在流量计的下游,
如果不得不将流量计安装于阀门的
上游时,可在流量计的上游装上一个
脉动流衰减器,如节流板或膨胀段等。

活塞式或柱塞式泵:

在流量计的上游安装一个储能器,
以减少液体振动。




说            明
图            示
阀门位置(T型管引起的脉动压):
使用T型管时,在流量计的上游安装阀门
可避免脉动压的影响。例如:如右图所示,
V1阀门关闭时,流体向B的方向流动,
而通过流量计的流量为零。但是由于
检测到脉动压力,仪表的零点产生波动。
为避免这种情况,将阀门的安装位置改变到V1`。
测压孔和测温孔:
需要测压时,将测压孔设置在旋涡流量
计下游的3.5D~5.5D之间的地方。
需要测温时,将测温孔设置在离测压点
下游的1D~2D之间的地方。
密封垫片:
不要将密封垫片突出到管道中,否则将
使读数有误差。即使是夹持型的流量计,
也要使用带螺栓孔的垫片。
当使用螺旋式的密封垫片(没有螺栓孔的)
时,要在制造密封垫片的厂里定做,因为
对某些规格的法兰来说,标准的尺寸不
一定能用。
隔热:
安装一体型流量计或分离型传感器或对
运送高温流体的管道包裹隔热材料时,
切不要用隔热材料把转换器支架包裹起来。

清洗管道:
对新安装的管道或维修过的管道,在运行
前要进行清洗,冲掉管道内的铁锈,水垢,
残渣和污泥。在冲洗时,水流要流过旁通
管道,以免损坏流量计。
如果没有旁通管,那么暂装一根短管来
代替流量计。
