*待开发 **特殊订货
特性曲线

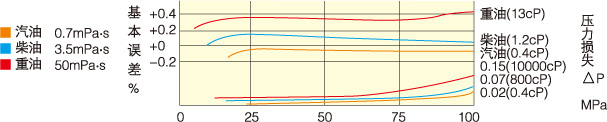

基本误差曲线与压力损失曲线

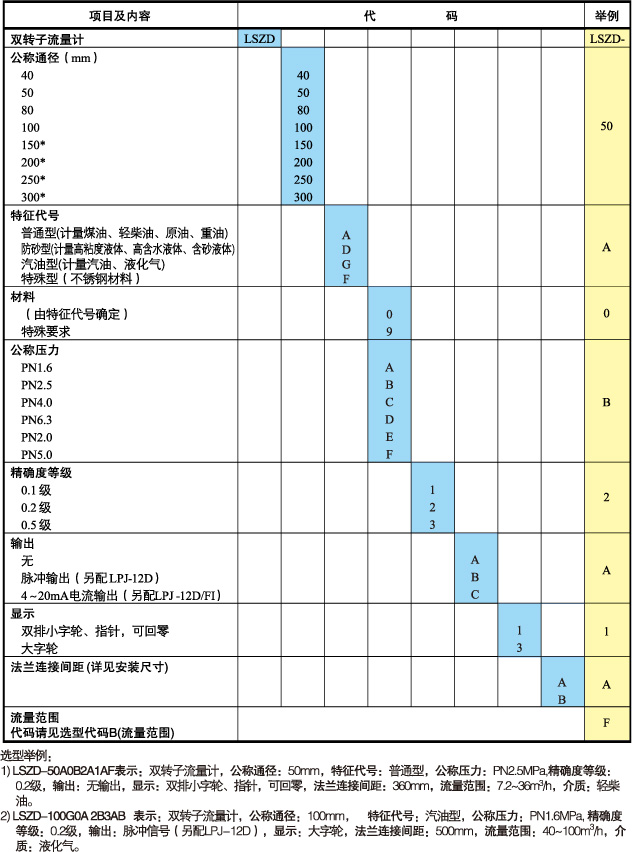

选型编码A

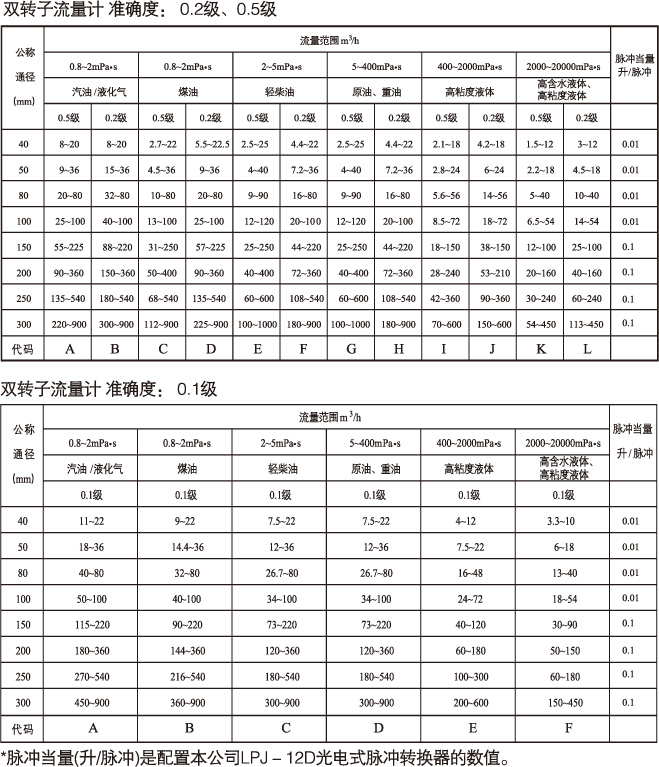

选型编码B（流量范围代码）

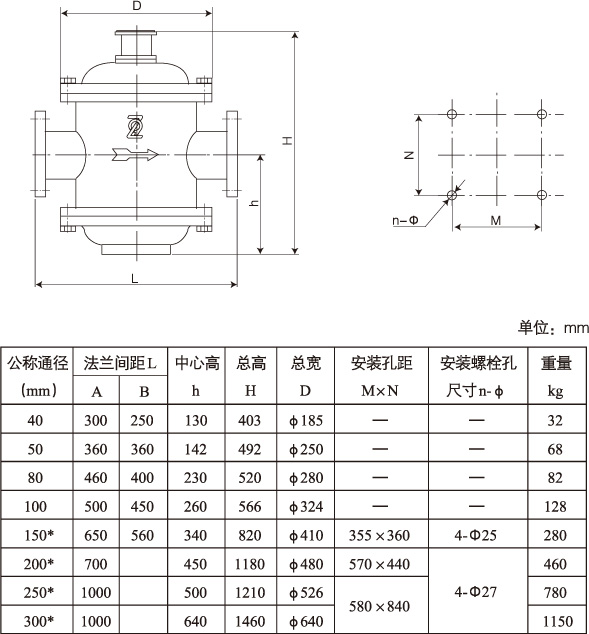

外形尺寸及安装

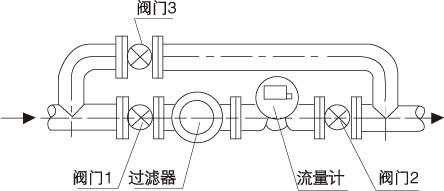

安装示意

1.机械安装
a、流量计的安装位置应尽量避免振动大、温度高，磁场干扰性强的环境，而选择便于维修的位置安装。
b、在新管道上安装流量计时，为了避免管道中杂质进入流量计，可先用一段管子代替流量计，对管道进行清洗，然后换上流量计。
c、流量计应安装在水平管路的主管道上，参考上图设置旁路管路，水平配管应留有拆卸检修时所需的空间。
d、安装流量计时，流量计本体上的箭头方向应与液体流动方向一致。
e、在流量计进口前端安装过滤器，为了使测量准确，应排除管路中的气体，还需安装消气器。
f、调节流量的阀门应安装在流量计的下游侧。
g、流量计现场安装不便于读数时，可拆下表头紧固螺钉，旋转表头到便于读数的位置，固紧螺钉。
h、新管线做水压试验时须关闭流量计前、后的阀门，避免水进流量计。如果水进入流量计，放水后残留的水和空气会腐蚀流量计内部零件，导致流量计转动部分锈死和大大降低流量计精度和使用寿命。
2、LSZD双转子流量计可以配置我公司的LPJ-12D系列光电式脉冲转换器（隔爆型），该转换器能输出脉冲信号或4～20mA标准直流电流信号，实现信号远传给接受仪表的功能，
其接线或安装详见本公司的LPJ-12D系列光电脉冲转换器。
3、在用原油检定时，必须在检定后趁热从排油口放尽流量计内的原油。
